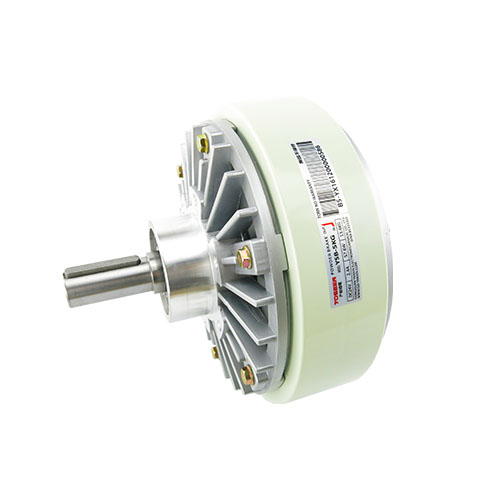

单轴磁粉制动器为实心单出轴结构，采用 DC24V 直流励磁，依靠磁粉作为介质产生制动扭矩；调节励磁电流，即可无级改变制动力矩，主要用于放卷张力控制、测功加载、线缆、薄膜、印刷、分切设备。

​

单轴磁粉制动器主要部件：单轴转子（旋转，接负载轴）、定子（壳体固定在机架，内置励磁线圈）、微细合金磁粉，励磁电源标准 DC24V 直流，依靠磁场磁化磁粉产生剪切阻力实现制动，允许持续滑差打滑运行。
1、断电释放状态（自由空转）
线圈不通电，工作腔没有磁场。
腔内磁粉呈松散粉末状态；转子转动时磁粉受离心力甩向腔壁，转子与固定定子之间几乎没有阻力，转轴可以自由转动，无制动力矩输出。
2、通电制动工作状态
给励磁线圈通入DC24V 直流电流，线圈产生磁场；
腔体内的磁性磁粉被磁化，沿着磁力线排列，形成一条条磁粉链，把旋转转子和固定定子连接在一起；
依靠磁粉颗粒之间的抗剪切力、颗粒摩擦产生制动阻力，从而对转轴施加制动力矩。
核心特性：励磁电流大小和输出扭矩近似线性。电流越大，磁场越强，磁粉链结合越牢固，制动力就越大；调节电流，就可以连续无级改变制动力大小，用于卷材放卷张力控制、测功加载。
工作时转子和定子之间允许存在转速差（滑差），滑差产生的能量转化为热量，由外壳散热。滑差功率不能超过设备允许值，否则会过热烧毁。
3、再次断电复位
切断励磁电流，磁场立刻消失，磁粉失去磁性，磁粉链解体散开；制动力迅速消失，转轴恢复自由转动状态。
